Kontroll og måling

Trainor har lang erfaring med måling og dokumentasjon av jordingssystemer i store og komplekse anlegg. Vi utfører måling av overgangsmotstand for jordelektroder, jordforbindelser og resistivitet, og dokumenterer i henhold til forskrifter og normer. Jordelektroden skal ivareta sikkerheten, og et helt og sammenhengende jordingssystem er viktig for å ivareta person- og driftssikkerheten i elektriske anlegg. I FEF:2006, FEL og NEK 440:2022 stilles det konkrete krav til kontroll av jordingssystem. Deriblant skal viktige og utsatte deler av jordingssystem kontrolleres periodisk, og minst hvert tiende år.

Kontakt oss

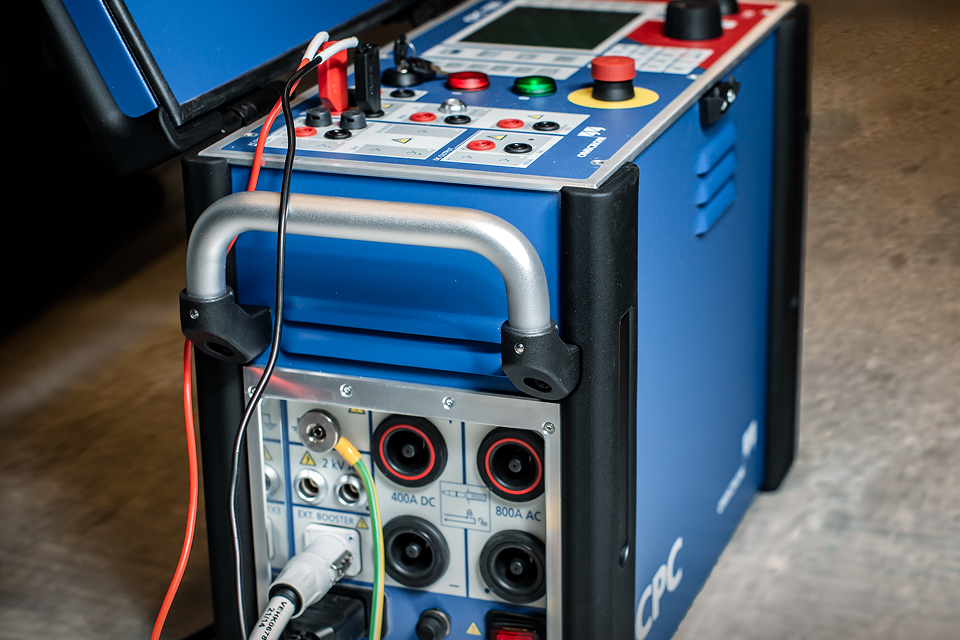

Strøminjeksjonsmåling

Store elektrodesystemers impedans til jord kan måles ved strøminjeksjonsmetoden. Ved denne målemetoden blir en prøvestrøm injisert i jordingssystemet mot en fjern elektrode. Potensialstigningen som dannes benyttes for å måle overgangsmotstanden til anlegget mot fjern jord. Skritt- og berøringsspenninger måles direkte på anleggets jordingssystem. Ved måling av store jordingsanlegg, er måling med strøminjeksjonsmetoden en av de anbefalte metodene i NEK440:2022

Et jordingssystem skal ivareta sikkerheten i det elektriske anlegget. Det avhenger av gode interne forbindelser, og god forbindelse mot omkringliggende jordsmonn. Feil på jordingssystemet kan føre til farlige og uønskede hendelser. Måling med strøminjeksjonsmetoden bidrar til å ivareta person- og driftssikkerheten til anlegget.

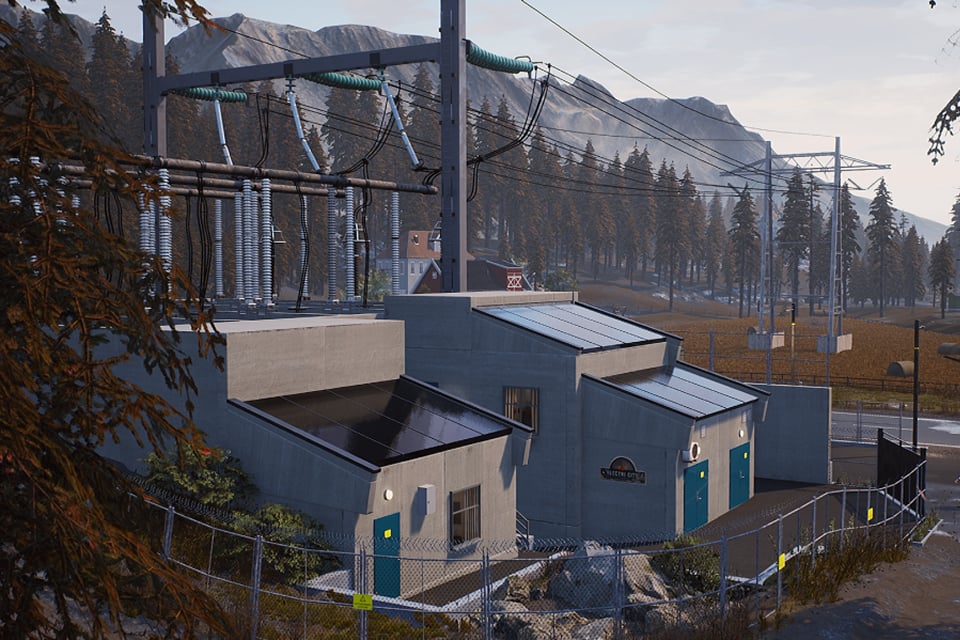

Jordplatemåling

Jordelektroden skal ivareta sikkerheten i det elektriske anlegget. Den er avhengig av god forbindelse mot omkringliggende jordsmonn og jordingssystemet. Feil på jordelektroden kan føre til farlige berøringsspenninger. Det kan også være risiko for at betydningsfullt elektronisk utstyr ikke fungerer eller er tilstrekkelig beskyttet mot overspenninger.

Vi tilbyr kontroll og dokumentasjon av jordelektroder på:

Distribusjonsnett
Linjenett
Industrianlegg
Sekundærstasjoner
Kraftstasjoner

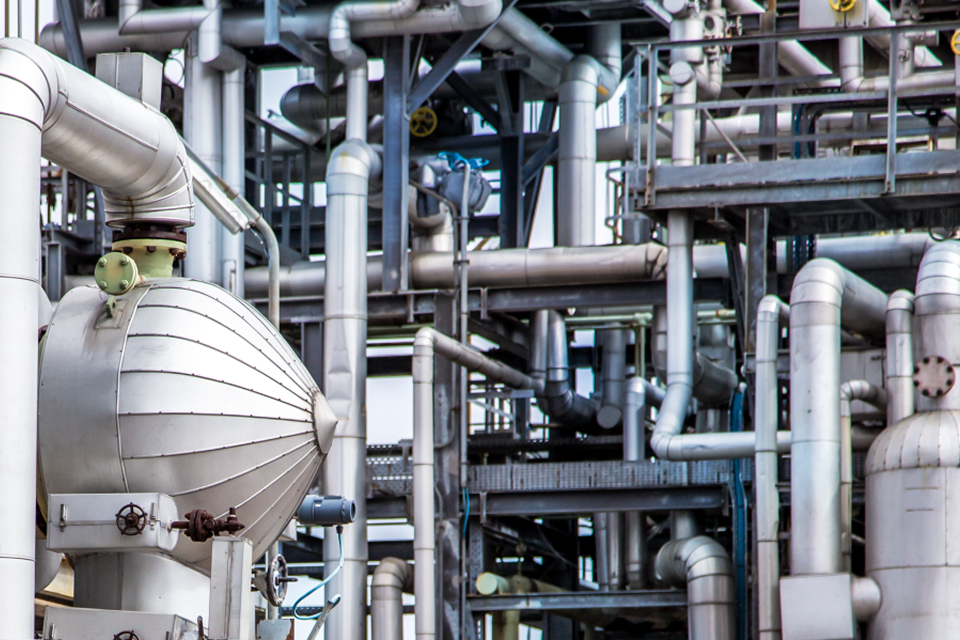

Måling av utjevningsforbindelser

Et helhetlig og sammenkoblet jordingssystem er avgjørende for både personsikkerhet og driftssikkerhet.

Mange jordledere ligger skjult og kan derfor ikke kontrolleres visuelt. Korrosjon, mekaniske belastninger og generell slitasje kan være vanskelig å oppdage.

Regelmessig kontroll og måling av jordingsanlegg gjør det mulig å overvåke tilstanden til jordingssystemet og oppdage forringelser tidlig. Ved å identifisere problemer som for eksempel korrosjon og mekanisk belastninger på et tidlig tidspunkt, kan en iverksette tiltak for å opprettholde person- og driftssikkerhet i anlegget.

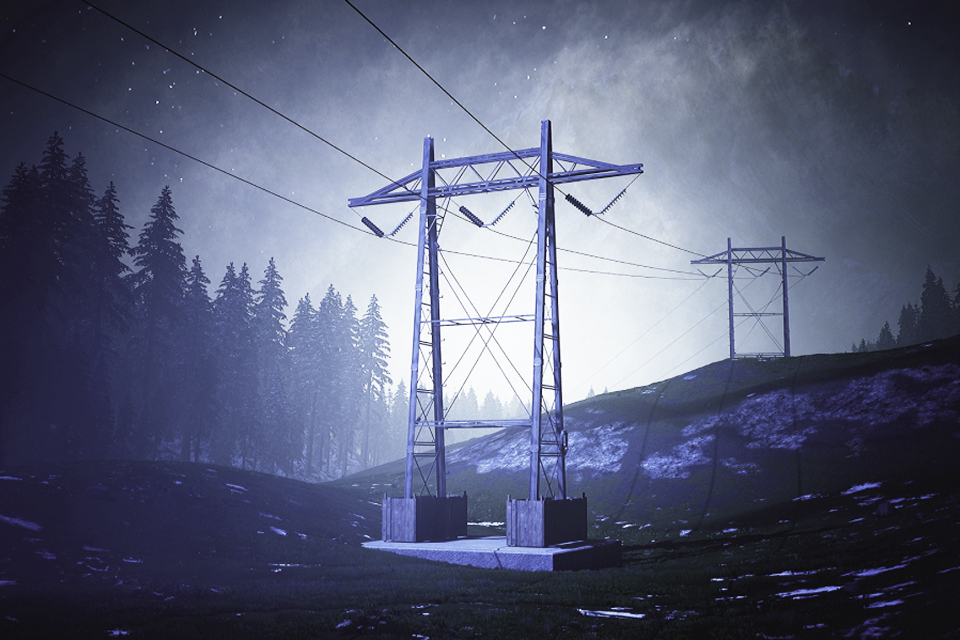

Resistivitetsmåling

Jordens spesifikke resistivitet har stor betydning for hvor effektivt et jordingssystem er i stand til å lede elektriske strømmer trygt bort i grunnen. Ved hjelp av Wenner‑metoden, der fire elektroder plasseres med lik avstand i bakken, kan resistiviteten bestemmes på en mer pålitelig måte enn ved bruk av generelle tabellverdier.

Prosjektering
Resistivitetsmålinger gir et bedre beslutningsgrunnlag for prosjektering og vurdering av jordingsanlegg

Utregning av global jord
Resistivitetsmåling har i den senere tid fått økt betydning for verifikasjon av jordingssystemer, blant annet ved at målemetoden benyttes til å finne ut om nettstasjoner i et område kan sies å være en del av et utstrakt jordingsnettverk (global jord). Ved bruk av resistivitetsmåling kan man finne ut om nettstasjoner, sammen med lavspenningsjord forlagt i kabelgrøfter, tilfredsstiller kravene til definisjonen "Global Jord". Dette kan være en stor besparelse for fremtidige målinger av elektroder og dokumentasjon av jordingssystemer.

Målebasen - et unik verktøy

Målebase er et helhetlig verktøy for effektiv forvaltning av jordingsdata og målebrev. Løsningen samler all dokumentasjon på ett sted og gir administratorer full oversikt over jordelektroder tilknyttet nettstasjoner, transformatorstasjoner, koblingsstasjoner, kraftoverføringslinjer og kraftstasjoner. Med avanserte søkefunksjoner blir det enkelt å identifisere anlegg som ikke tilfredsstiller krav til berøringsspenning, planlegge nye 10‑årskontroller og følge opp avvik på en strukturert måte.

Målebasen støtter både fullskala‑ og reverserte målemetoder, lagrer nødvendige referanseverdier automatisk og viser beregnede berøringsspenninger direkte i målebrevene. I tillegg gir kartvisning basert på GPS‑posisjon en intuitiv oversikt over målte objekter og overgangsmotstander, noe som bidrar til bedre analyser, riktigere tiltak og en mer kostnadseffektiv og sikker drift av jordingssystemene.

Les mer om Målebasen
