PEN og PEM

Spurt 10:00 - 21.6.2022 av Simba|Siste svar 19:11 - 30.3.2024 av Jendrik Pérot

Simba

Hei,

Hva er forskjellen på en PEN- og PEM-leder?

Helpful answer marked by forum leaderLøst
FSE Lav- og høyspenning

Godkjent FSE-opplæring for deg som jobber med elektriske anlegg. Hold deg oppdatert slik at du og dine kolleger får en trygg arbeidsdag. Les mer.

Svar (23)

Honk

Postet 10:53 - 21.6.2022

PEN leder er kombinert jord og nøytralleder. PEM leder har jeg aldri hørt om

Honk

Postet 10:53 - 21.6.2022

PEN leder er kombinert jord og nøytralleder. PEM leder har jeg aldri hørt om

Hans Olav Arnesen

Forumleder
Postet 13:48 - 21.6.2022
Instructor contact card

PEM-leder er kombinert PE og midtpunktsleder.

Hans Olav Arnesen

Forumleder
Postet 13:48 - 21.6.2022
Instructor contact card

PEM-leder er kombinert PE og midtpunktsleder.

Simba

Postet 14:25 - 21.6.2022

Ok. Hva er en midtpunktsleder, da?

Simba

Postet 14:25 - 21.6.2022

Ok. Hva er en midtpunktsleder, da?

Honk

Postet 19:26 - 21.6.2022

Ok. Hva er en midtpunktsleder, da?

Da må det være N-leder, haha

Honk

Postet 19:26 - 21.6.2022

Ok. Hva er en midtpunktsleder, da?

Da må det være N-leder, haha

Hans Olav Arnesen

Forumleder
Postet 5:11 - 22.6.2022
Instructor contact card

Ok. Hva er en midtpunktsleder, da?

Nøytralleder er tilkoblet nøytralpunktet i et stjernekoblet utstyr (f. eks. en transformator). I et trekantkoblet (deltakoblet) utstyr finnes det ikke et nøytralpunkt, men "midtpunkt" mellom fasene. En midtpunktsleder kobles til et av disse midtpunktene.

Hans Olav Arnesen

Forumleder
Postet 5:11 - 22.6.2022
Instructor contact card

Ok. Hva er en midtpunktsleder, da?

Nøytralleder er tilkoblet nøytralpunktet i et stjernekoblet utstyr (f. eks. en transformator). I et trekantkoblet (deltakoblet) utstyr finnes det ikke et nøytralpunkt, men "midtpunkt" mellom fasene. En midtpunktsleder kobles til et av disse midtpunktene.

Simba

Postet 11:51 - 23.6.2022

Nøytralleder er tilkoblet nøytralpunktet i et stjernekoblet utstyr (f. eks. en transformator). I et trekantkoblet (deltakoblet) utstyr finnes det ikke et nøytralpunkt, men "midtpunkt" mellom fasene. En midtpunktsleder kobles til et av disse midtpunktene.

Ok, så da legger man en fase til jord?

Hans Olav Arnesen

Forumleder
Postet 4:48 - 24.6.2022
Instructor contact card

Ok, så da legger man en fase til jord?

Ja, det legges en forbindelse til midtpunktet mellom to faser, i mangel av et nøytralpunkt.

Undrende

Postet 8:29 - 24.6.2022

Ja, det legges en forbindelse til midtpunktet mellom to faser, i mangel av et nøytralpunkt.

Er det for TT fordelingssystemer da?

Hans Olav Arnesen

Forumleder
Postet 8:37 - 24.6.2022
Instructor contact card

Er det for TT fordelingssystemer da?

Nei, nøytralleder/midtpunktsleder er ikke tillatt i TT (og IT) i Norge.

Undrende

Postet 10:01 - 24.6.2022

Nei, nøytralleder/midtpunktsleder er ikke tillatt i TT (og IT) i Norge.

Ok, beklager at det blir mye ping pong skriving her, men hvilket fordelingssystem og spenningsnivå har man når det er snak om PEM-leder da.

Hans Olav Arnesen

Forumleder
Postet 10:28 - 24.6.2022
Instructor contact card

Ok, beklager at det blir mye ping pong skriving her, men hvilket fordelingssystem og spenningsnivå har man når det er snak om PEM-leder da.

Dette er i alle fall et TN-nett. :-)

Trikk

Postet 12:43 - 24.6.2022

Dette er i alle fall et TN-nett. :-)

Hmm blir det ikke PM-nett. :)

En ny

Postet 12:22 - 26.6.2022

NEK400 side 59,60.

Ved TN-C-S vekselstrøm (AC) har vi PEN

Ved TN-C-S likestrøm (DC) har vi PEM eller PEL

Undrende

Postet 17:06 - 26.6.2022

NEK400 side 59,60.

Ved TN-C-S vekselstrøm (AC) har vi PEN

Ved TN-C-S likestrøm (DC) har vi PEM eller PEL

Hmm er det på sekundærsiden etter likeretter eller noe man har PEM lederen da ?

En ny

Postet 18:52 - 26.6.2022

ja, eller direkte fra batteriet for eksempel. Det er i hvert fall slik jeg forstår det

Hans Olav Arnesen

Forumleder
Postet 5:20 - 27.6.2022
Instructor contact card

NEK400 side 59,60.

Ved TN-C-S vekselstrøm (AC) har vi PEN

Ved TN-C-S likestrøm (DC) har vi PEM eller PEL

DC-systemer med TN er beskrevet i avsnitt 304.3.4.3.2 i NEK 400:2022.

Som En ny viser til er det skisser i avsnitt 303.2.4 i NEK 400:2018 (og avsnitt 304.3.4.3 i NEK 400:2022). Her er det eksempler på både TN-S og TN-C-S med midtpunktsleder.

Olsen

Postet 9:16 - 2.11.2023

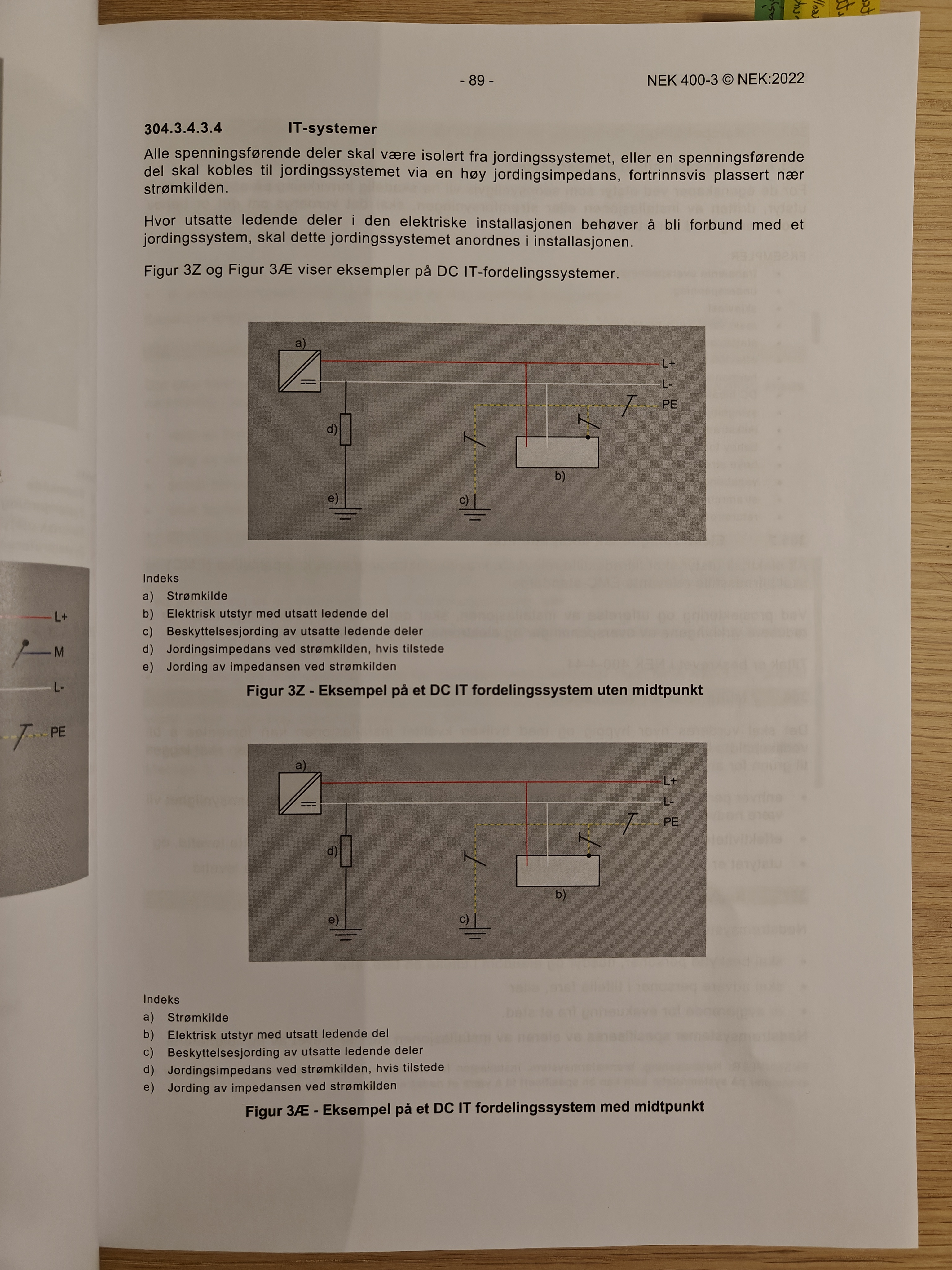

Hei, sitter å leser litt i NEK 400-3 2022 for IT, TN og TT angående nøytralleder og midtpunktsleder for AC og DC. For IT-systemer punkt. 304.3.4.3.4 figur 3Z og 3Æ skal det vises DC IT fodelingssystem med midpunkt og uten midtpunkt. Det er vel ikke noen figur med midtpunkt inkludert her (feil figur i NEK 400) da det ser ut til at det kun er 2 like uten midpunkt? Stemmer dette eller er det ikke noe forskjell på DC IT fordelingssystem med og uten midpunkt?

Jendrik Pérot

Postet 19:11 - 30.3.2024

DC-systemer med TN er beskrevet i avsnitt 304.3.4.3.2 i NEK 400:2022.

Som En ny viser til er det skisser i avsnitt 303.2.4 i NEK 400:2018 (og avsnitt 304.3.4.3 i NEK 400:2022). Her er det eksempler på både TN-S og TN-C-S med midtpunktsleder.

Jeg har holdt på mye med PEN, men ingenting med PEM-leder så jeg lurer på hva er den til? Eller hva er dens funksjon?


Avsnitt 304.3.4.2.1.2 figur 3J viser hvordan PEM splittes til en beskyttelsesjordleder og midtpunktleder. Dessverre forstår ikke riktig til hva... Jeg har lest at det er en fas som kobles til jord, er det noe for å få rett spenning mellom de andre fasene? Eller er det noe man får ut av utstyret, men i så fall til hva?


Håper min spørsmål gir mening
